上銀鐵心式線性馬達
HIWIN 鐵心式線性馬達，具無磨耗、零背隙、低頓力與低速度鏈波等特性，加上動子推力密度大?？蓱?yīng)用于高加減速之點對點需求運動，例如：自動化設備、工具機、半導體設備、玻璃切割機、雷射加工機、PCB加工、SMT機臺、AOI光學檢測設備、主動式抑振平臺等。
 最大速度 30 m/s
 最大加速度 10G
0.1 m/s補償前的速度漣波2~3 ％
 直驅(無旋轉運動的元件轉換直線運動)
與單軸工業機器人相比
高速度        最高速度提升15倍
高效率     搭配復數動子 加工時間減少50%以上
大行程     定子延伸銜接 有效行程無限制

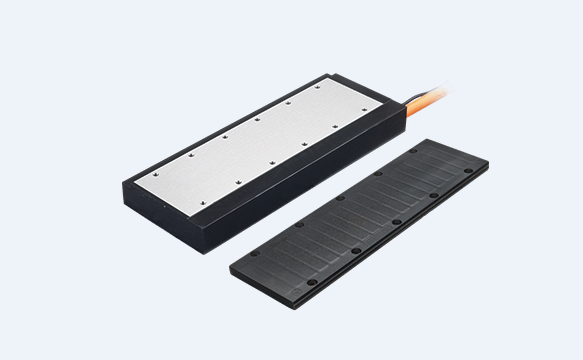

上銀鐵心式直線電機LMFA系列
HIWIN永磁同步線性馬達LMFA具有內建水冷系統，借由特殊的電磁與散熱設

      計，此款馬達擁有超高推力密度，最大瞬間推力可達20,000N。此三相馬達是由線性馬達

      鐵心構成的一次側(動子與永久磁鐵構成的二次側(定子]所組成。

      動子可視情況使用復數個動子，定子數量可無限延長，馬達可移動的行程將不受限制。LMFA系列被廣泛應用于工具機產業、雷射加工機、玻璃切割機及主動式抑振平臺等。




百家傳動-上銀鐵心式直線電機詳細文本資料PDF閱覽
