1.使用條件設定

　　○ 應用之設備 ○ 行程

　　○ 內部空進之限制 ○ 運行速度、加速度

　　○ 精度之要求 ○ 使用頻率

　　○ 剛性之要求 ○ 使用環境

　　○ 負荷方式 ○ 要求壽命年限

　　2.臺灣上銀直線導軌各系列的應用

　　○ HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。

　　○ EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。

　　○ MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。

　　3.選用精度等級

　　○ C,H,P,SP,UP等級視設備精度要求而定

　　4.假定滑塊尺寸及數目

　　○ 依經驗選用

　　○ 負荷狀態

　　○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格

　　5.計算滑塊最大負荷

　　○ 參照負荷計算例計算單個滑塊最大等效負荷

　　○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值

　　6.選擇預壓力

　　○ 依剛性要求及安裝面精度選用

　　7.確認剛性

　　○ 參照剛性表計算變形量　　提高預壓力，加大選用尺寸或滑塊數以提高剛性

　　8.計算使用壽命

　　○ 依使用速度、頻率計算壽命距離要求　　依壽命公式計算選定直線導軌之壽命距離

　　9.潤滑選用

　　○ 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油

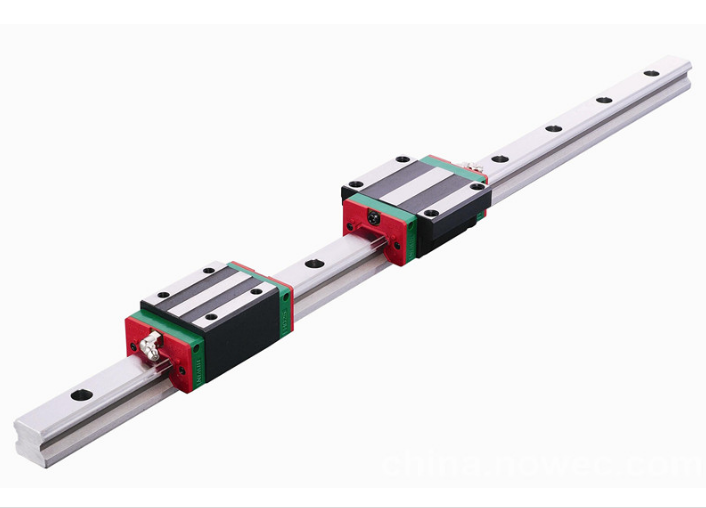

HGW30CC/HGW30HC導軌優點及特點：

1.上銀直線導軌定位精度高

2.上銀導軌磨耗少能長時間維持精度

3.上銀直線導軌適用高速運動且大幅降低機臺所需驅動馬力

4.臺灣上銀導軌可同時承受上下左右方向的負荷

5.上銀導軌組裝容易并具互換性

6.上銀滑塊潤滑構造簡單


HG系列-重負荷型滾珠線性導軌（高組裝） HGH標準  HGL低四方型   HGW法蘭型

HGH15CA  HGH20CA  HGH20HA  HGH25CA  HGH25HA  HGH30CA  HGH30HA  HGH45CA  HGH45HA  HGH55CA  HGH55HA  HGH65CA  HGH65HA

HGL15CA   HGL25CA  HGL25HA   HGL30CA   HGL35GA   HGL45CA   HGL45HL   HGL55CA   HGL55HA

HGW15CA  HGW20CA  HGW20HA  HGW25CA  HGW25HA  HGW30CA  HGW30HA  HGW45CA  HGW45HA  HGW55CA  HGW55HA  HGW65CA  HGW65HA

HGW15CB  HGW20CB  HGW20HB   HGW25CB  HGW25HB  HGW30CB  HGW30HB  HGW45CB   HGW45HB   HGW55CB  HGW55HB  HGW65CB  HGW65HB

HGW15CC  HGW20CC  HGW20HC   HGW25CC  HGW25HC  HGW30CC  HGW30HC  HGW45CC  HGW45HC   HGW55CC  HGW55HC  HGW65CC  HGW65HC


RG系列-滾柱型線性導軌   RGH四方型  RGL低四方型  RGW法蘭型

RGH15CA  RGH20CA  RGH20HA  RGH30CA  RGH30HA  RGH35CA  RGH35HA  RGH45CA  RGH45HA  RGH55CA  RGH55HA  RGH65CA  RGH65HA

RGL15CA  RGL20CA  RGL20HA  RGL30CA  RGL30HA  RGL35CA  RGL35HA  RGL45CA  RGL45HA  RGL55CA  RGL55HA

RGW15CC  RGW20CC   RGW20HC  RGW30CC   RGW30HC  RGW35CC   RGW35HC  RGW45CC   RGW45HC  RGW55CC  RGW55HC   RGW65CC  RGW65HC


EG系列-低組裝滾珠線性導軌

EGH15SA  EGH15CA  EGH20SA  EGH20CA  EGH25SA  EGH25CA  EGH30SA  EGH30CA  EGH35SA  EGH35CA

EGW15SA  EGW15CA  EGW20SA  EGW20CA  EGW25SA  EGW25CA  EGW30SA  EGW30CA  EGW35SA  EGW35CA

EGW15SB  EGW15CB  EGW20SB  EGW20CB  EGW25SB  EGW25CB  EGW30SB  EGW30CB  EGW35SB  EGW35CB


MG系列-微小型滾珠線性滑軌  MGN 四方型  MGW 法蘭型

MGN5C  MGN7C  MGN7H  MGN9C  MGN9H  MGN12C  MGN12H  MGN15C  MGN15H

MGW5C  MGW7C  MGW7H  MGW7C  MGW9H  MGW12C  MGW12H  MGW15C  MGW15H


QH系列-靜音式重負荷型滾珠線性導軌

QHH15CA  QHH20CA  QHH20HA  QHH25CA  QHH25HA  QHH30CA  QHH30HA  QHH35CA  QHH35HA  QHH45CA  QHH45HA

QHW15CA  QHW20CA  QHW20HA  QHW25CA  QHW25HA  QHW30CA  QHW30HA  QHW35CA  QHW35HA  QHW45CA  QHW45HA

QHW15CB  QHW20CB  QHW20HB   QHW25CB   QHW25HB  QHW30CB  QHW30HB  QHW35CB QHW35HB QHW45CB  QHW45HB

?QHW15CC  QHW20CC  QHW20HC   QHW25CC   QHW25HC  QHW30CC  QHW30HC  QHW35CC QHW35HC QHW45CC  QHW45HC


QR系列-靜音工滾柱型線性導軌

QRH20CA  QRH25CA QRH25HA  QRH30CA  QRH30HA  QRH35CA  QRH35HA  QRH45CA  QRH45HA

QRL20CA   QRL25CA  QRL25HA  QRL30CA   QRL30HA   QRL35CA   QRL35HA   QRL45CA  QRL45HA

QRW20CC  QRW25CC  QRW25HC QRW30CC  QRW30HC  QRW35CC  QRW35HC  QRW45CC  QRW45HC


QE系列-靜音式低組裝型線性導軌

QEH15SA  QEH15CA  QEH20SA  QEH20CA  QEH25SA  QEH25CA  QEH30SA  QEH30CA  QEH35SA  QEH35CA

QEW15SA  QEW15CA  QEW20SA  QEW20CA  QEW25SA  QEW25CA  QEW30SA  QEW30CA  QEW35SA  QEW35CA

QEW15SB  QEW15CB  QEW20SB   QEW20CB  QEW25SB   QEW25CB  QEW30SB  QEW30CB  QEW35SB  QEW35CB


WE系列-寬幅型滾珠線性導軌

WEH17CA  WEH21CA  WEH27CA  WEH35CA  WEH50CA

WEW17CC  WEW21CC  WEW27CC  WEW35CC  WEW50CC


CG系列-抗扭矩型滾珠線性導軌

CGH15CA  CGH20CA  CGH20HA  CGH25CA  CGH25HC  CGH30CA  CGH30HA  CGH35CA  CGH35HA  CGH45CA  CGH45HA

CGW15CC  CGW20CC CGW20HC CGW25CC  CGW25HC  CGW30CC  CGW30HC  CGW35CC  CGW35HC  CGW45CC  CGW45HC


上銀直線導軌，型號庫存齊全，上銀原裝產品，全國售賣。吳小姐18825529049 微信同號.
