詳細說明

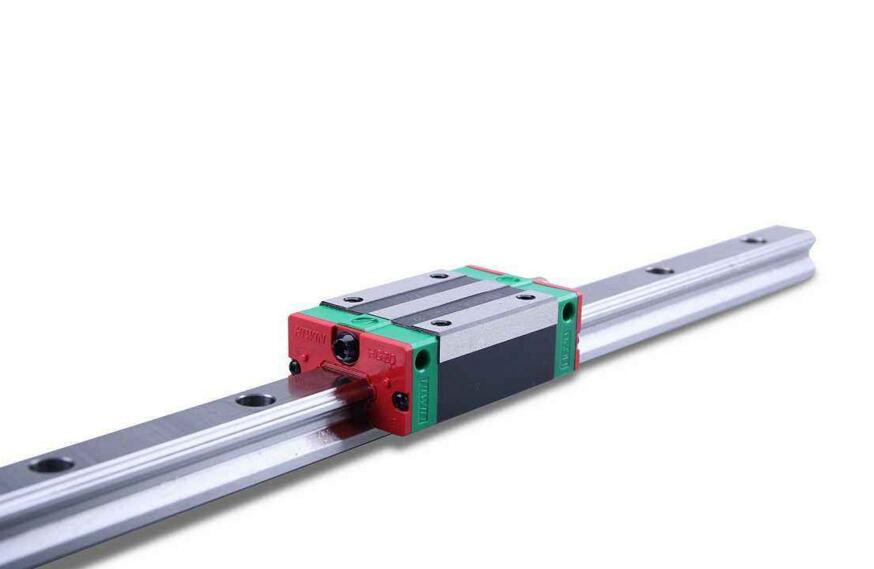

上銀導軌EGW20SB
臺灣上銀直線導軌規格型號: 常備庫存型號
HG系列適用: 磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密里測儀器、木工機器、搬運機器、運送裝
置。
EG系列適用: 產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
RG系列適用: 適用: CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門機床。
MG系列適用: 印表機、機器手臂、電子儀器設備、半導體設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密測里儀器、辦公
室自動化設備、其它小型直線滑動裝置
上銀導軌分類: HG系列、EG系列、RG系列、MG系列
上銀導軌分類: HG系列、EG系列、RG系列、MG系列
HG系列型號:
1.HGH15CA 、HGH20CA 、HGH25CA 、HGH3OCA 、HGH35CA 、HGH45CA 、HGH55CA 、HGH65CA
2 HGH20HA 、HGH25HA 、HGH30HA 、HGH35HA HGH45HA、HGH55HA、HGH65HA
3.HGL15CA、HGL25CA、HGL30CA 、HGL35CA\ HGL45CA、HGL55CA
4 HGL25HA > HGL30HA > HGL35HA、HGL45HA\ HGL55HA
5 HGH15CA \、HG2OCA 、HGY25CA 、HGH30CA、HGW35CA\ HGH45CA\ HGW55CA\ HGW65CA
6 HG20HA 、HGY25HA 、HGW30HA 、HGY35HA HGY45HA 、HG55H[A 、HGW65H[A
7.HGH15CB 、HGY2OCB 、HGY25CB 、HGW3OCB 、HGY35CB 、HGY45CB 、HG55CB 、HGH65CB
8 HGY20HB 、HGY25HB 、HGW30HB 、HGY35HB 、HGY45HB 、HGY55HB 、HGH65HB
9.HGW15CC 、HGY20OCC 、HGY25CC 、HGH30CC 、HGH35CC 、HGH45CC 、HGH55CC 、HGH65CC
HGH3OHC
HGY35HC
HGH45HC
HGH65HC
10 HGX2OHC
HGH25HC
HGY55HC
EG低組裝系列型號:
1.EGH15SA、EGH20SA、EGH25SA、EGH30SA
2 EGH15CA、EGH20CA、EGH25CA、EGH30CA
3.E 3H15SA\ EGH20SA、EGH25SA\ EGH30SA
4.EGH15CA 、EGH20CA 、EGH25CA 、EGH30CA
5 EGH15SB 、EGH2OSB 、EGH25SB 、EGH3OSB
6.EGH15CB 、EGH2OCB 、EGH25CB 、EGH3OCB
MGH微型系列:
MGH普通微小型標準、加長
M 3H9C
1.
MGITTC
MGH12C
MGH15C
2
MGN15H
MGT7H
MGHT9H
MGH12H
MGH微型加寬標準、加長
1.MGH7C、MGW9C、MGH12C、MGH15C
2 MGHTH、MGH9H、MGH12H、MGH15H
RG滾柱式系列:
1.RGH25CA 、RGH30CA 、RGH35CA 、RGH 45CA 、RGH55CA 、RGH65CA
2 RGH25HA 、RGH30HA 、RGH35HA 、RGH45HA 、RGH55HA 、RGH65HA
3.RGH25CC 、RGH3OCC 、RGH35CC 、R GH45CC 、R 3H55CC 、RGH65CC
4 RGH25HC 、RGH3OHC 、RGH35HC 、RGH45HC 、RGH55HC 、RGH65HC
上銀直線導軌壽命:
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲
勞破損，并在分表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為
止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，壽命也會有所不同; 這大多歸咎于材料本
身在疲勞特性上固有的變化。因此為定義直線導軌的壽命，一般以額定壽命為基準; 其定義是: 以一批同樣的產品，逐個在相同的條件
及額定負荷下運行，其中90%未曾發生表面剝離現象而能達到的總運行距離。
3 壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4 壽命系數
(1) 硬度系數(fh)
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HEC58-62，倘若硬度值無法達到要求的水準，將會降低直線導軌的額定負
荷及使用壽命，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。}HIN出場之直線導軌硬度要求皆為HRC58以上，故h為1
(2) 溫度系數(ft)
系統溫度會對直線導軌的材質有影響，當溫度高于100@deg:C時直線導軌的額定負荷及使用壽命將會降低，此時動、靜額定負荷為尺寸
表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100deg;Co
(3) 負荷系數(fw)
作用于直線導軌的負荷，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外，還有因運動伴隨而來的震動及沖擊負
荷，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度，建議將計算負荷值再乘以對應的負荷系數。
上銀直線導軌與其它牌子導軌的區別:
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的
差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到以m級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重
影響精度。而滾動導引的磨耗非常小故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機
臺電力損耗里。且因其摩擦產生的熱較小可適用于高速運行。
4 可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造
成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密
度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次o 直線導軌具有互換性，可
分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高精密度的導引。
6.潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。
直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
